一、概述

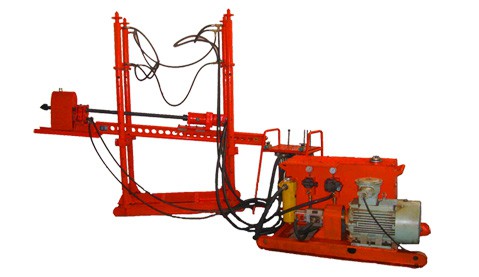

XF807-ZDY系列煤礦用坑道鉆機是全液壓動力頭組合式鉆機。廣泛用于煤礦井下鉆瓦斯抽排放孔，注水孔，瓦斯測壓孔，注漿孔,防突解壓孔，探水孔以及其它工程用孔。配上取芯鉆具可進行取芯鉆孔。用硬質合金鉆頭，可在f≤7巖層中鉆孔。配以PDC金剛石復合片鉆頭，可以在f＞7以上的巖層鉆孔。
該系列鉆機的特點是：
（1）分體積木式，便于井下運輸，移位，安裝。
（2）獨特的液壓系統，全液壓傳動，操作簡單，方便省力。
（3）因用油管聯接，并配有防噴鉆桿，操作時可離開井口，較為安全。
（4）該系列鉆孔為框架式支撐，一次安裝可上下左右鉆若干鉆孔節省輔助時間，效率高。
二、工作原理
1、XF807-ZDY—380型煤礦用坑道鉆機
電動機帶動油泵，將液壓油通過高壓膠管，操作臺上多路換向閥分成兩股，一股進入動力頭液壓馬達，驅動液壓馬達帶動鉆具回轉。一股進入給進油缸，使活塞桿伸縮帶動動力頭作給進或回程起撥鉆具動作。
控制方式：
（1）手動操作臺相應手柄，實現動力頭正反方向回轉，動力頭前進后退。
（2）順逆時針方向旋轉安裝在操作臺兩壓力表之間節流伐手輪，可調節鉆機鉆孔給進速度。
（3）順逆時針方向旋轉液壓馬達后部手輪，可改變馬達輸出回轉速度。
三、選型說明
（1）XF807-ZDY系列鉆機出廠標準配置中鉆頭切削刀片為硬質金片，適用巖層硬度f≤7，如用戶鉆孔巖層硬度f＞7時，訂貨時需要說明。根據巖層硬度選擇增配不同形成的PDC金剛石復合片鉆頭。
（2）XF807-ZDY系列鉆機出廠配套按無芯鉆孔工藝配置鉆頭和鉆桿。如果用戶采用取芯鉆孔工藝時，訂貨時需要說明，根據取芯鉆孔直經，選擇增配取芯鉆頭，巖芯管以及其它必需的配套件。
（3）XF807-ZDY系列鉆孔機出廠一般配套雙立柱支撐框架，立柱調整高度為2105～3463mm（升降135mm）。若用戶巷道不適應需要改制訂貨時需要說明，可按用戶巷道情況設計制造。
（4）井下鉆孔，孔位變動致使鉆機頻繁移位時，鉆孔巷道有軌道，可為用戶配套鉆機可移動支撐軌道車，但訂貨時需要說明并提供相應的數據資料（巷道高度、軌距、巷道寬度等。）
（5）XF807-ZDY系列鉆機出廠不配置輸送沖洗液用泥漿泵，用戶如需用應訂貨時說明增配。
（6）XF807-ZDY系列鉆機出廠配套的鉆桿直徑為φ42、φ50、φ63。如果用戶配套螺旋鉆桿時訂貨時需要說明。
（7）XF807-ZDY系列鉆機配套電機電壓為380/660v如用戶電源為660/1140v，訂貨時需要說明。
四、主要技術參數
| 參數名稱 | 型號規格 |
| XF807-ZDY-380（原XF807-ZDY-340）鉆機 | |
| 雙速雙立柱支承 | |
| 最大鉆進深度 | 50-75 |
| 開孔直經（mm） | 65 |
| 終孔直經（mm） | 65/75 |
| 鉆桿直經（mm） | 42 |
| 鉆孔傾角（0） | 0-90o |
| 鉆孔方位角 | 0-360o |
| 一次錨固機架方位角 | ±30o |
| 動力頭輸出速度 | 85/170 |
| 動力頭輸出扭矩（N.m） | 380/200 |
| 給進力（KN） | 20 |
| 正常推動速度（m/min） | 1.4 |
| 給進行程 | 800 |
| 錨固力（KN） | 2×100 |
| 電機功率（KW） | 7.5 |
| 主機外形尺寸 | 2010×220×335 |
| 整機重量（不含鉆桿）kg | 530 |
| 最大解體重量 | 240 |
